小五金件加工的精度高要求的步骤都有哪些

日期:2021-09-15    编辑:富泰鑫五金    阅读: 153

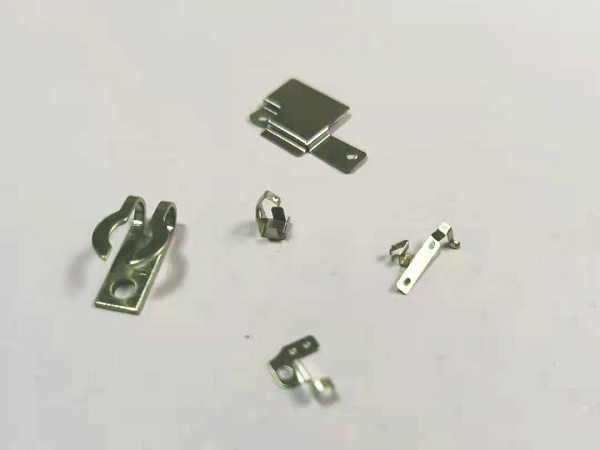

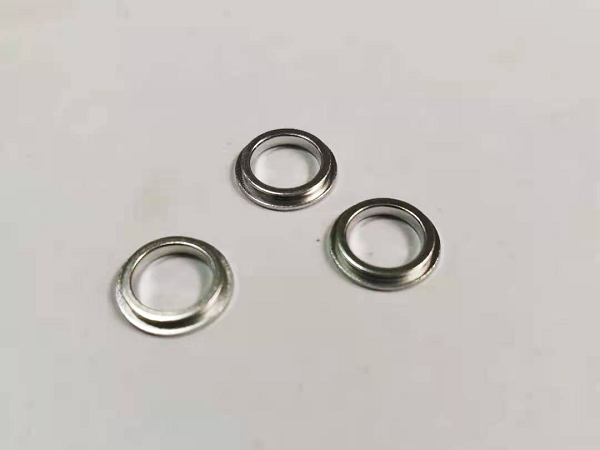

小五金件加工通常是一些难度较高、且本身尺寸较小的零件,比如说钟表配件里面的指针、驱动转盘的齿轮等,都是一些较细的零件。小五金件加工的精度越高,那它使用的效果就更好,就像现在的大牌手表,因为只有外观精致、尺寸精准、精度高,转动的声音才更佳。


然而小五金件加工的精密度必须要跟得上,步骤要求也是与一般的零件加工不同,会用到一个治具绘制的步骤。治具是一个木工、铁工、钳工、机械、电控以及其他一些手工艺品的大类工具,主要是作为协助控制位置或动作(或两者)的一种工具。治具可以分为工艺装配类治具、项目测试类治具和线路板测试类治具三类。


1、测量并绘制所需的对象(主板与小板应软件部提供资料包含其实需绘制。建议可绘制好对应的物件后打印出来与实物比对,打印时打印比例选项比例调整为1:1,确保孔的位置)。


2、主板的放置通常放置在下针板的中心。这是供参考的。一般情况下,情况并不理想(比我们放置散热风扇与之上框底板上所放置的转板喇叭风扇类有着从动关系)。确定主板的位置后,可以确定小板的放置位置


3、绘制承载板。根据主板和小板之间的关系,可以绘制载体板。合理分配和保留转接销的位置。这个位置通常可以放在主板附近,以及一个直径约为60、直径为1.75的孔(可以减轻治具的总重量和于其美观性。绘图载体板是PCB板左右两侧的边缘位置。该边缘位置是各种接口的边缘位置,不排除实际测试中的实际测量。

4、对于硬盘和奇数侧插入件,如果是导线插入,应考虑连接器的位置。侧插模块的前后上下位置根据主板连接器确定。侧面插件为5T玻璃纤维板,带有四个槽口。将支架放置在承载板的相应位置。侧嵌件用四个等高套筒锁定在承载板上,这样侧嵌件保持左右移动位置,为等高套筒留下13mm的移动量和0.1mm的间隙,这是参考值。侧嵌件和承载板之间的间隙大于等高套筒的间隙)。


5、下模旋转板(下模和上模在合同授予中描述)位于下针板下方和上方。转盘流量应根据发包订单的一般位置合理分配,操作应适当。(需注意下模转板在排放时需注意是否与下框底板有干涉,可对之铣穿即可)。

6、上针板和上针板的针尖位置由待安装的固定压板和弹性压杆确定。承载板可用于参考图纸。(上针板功能室固定主板正面的测试点针)确定CPU和GPU的位置,安装散热风扇。

7、上针板弹性压板与固定压板的安放,放置固定压板在主板周边进行尽可能多的放置,这样可以保证在测试过程中主板的平整度。弹性压棒在下压过程中,起到预压的作用建议放置2~3个即可。

8、绘制上机架底板。上机架底板中部有铣削空间。铣削空间根据上针板的针尖进行(此铣空,应为上针板在上框底板是等高套筒固定在上框底板留有间隙,以保证下呀可浮动对位)。风扇位置应避开铣削空间。

9、天板部分的制作(天板采用的是用横条围起来方法,内部依据所要放置的物体进行划分。天板用铰链的方式固定前端放置磁铁。如需要按钮需单独做一块按键板,使用支撑柱公司又称龙柱支撑一块天板,此块采用亚克力材料上面放置指示灯测试按键所要放置物体只需开孔即可,用扎带绑在天板的方式固定的)。

10、定位关系和板螺钉放置(采用整体绘制完毕后对应的放置定位关系与载板螺丝这样会省去先前后置不合理移动重复性)。
