五金冲压加工厂告诉你凸、凹模工作部分的尺寸规定

日期:2021-11-18    编辑:富泰鑫五金    阅读: 27

在五金冲压加工厂的内部,冲压车间工艺水平要求高、工艺复杂系数大、投资规模大、生产设备多、制造周期长等众多因素都是需要注意的,因为稍有不注意就会影响零件本身的质量和使用。


在冲裁中,模具工作部分尺寸及精度是影响冲裁件尺寸公差等级的首要因素,而模具的合理间隙也要靠模具工作部分的尺寸及其公差来保证。因此,在确实凸、凹模工作部分尺寸及其制造公差时,必须考虑到冲裁变形规律、冲裁件公差等级、模具磨损和制造的特点。


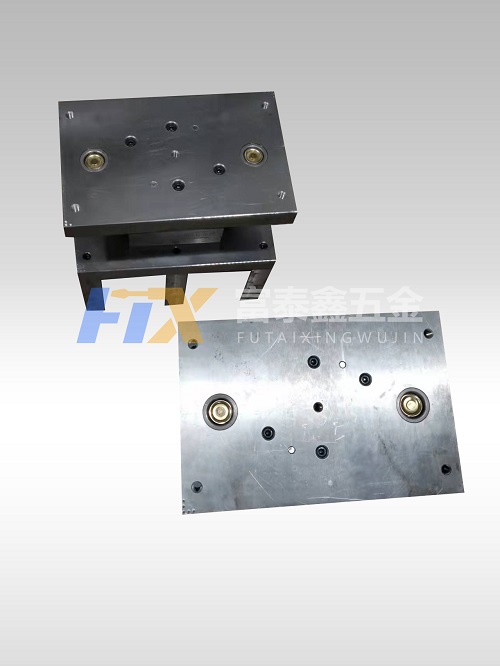

1、冲裁凸、凹模尺寸计算的基本原则


冲裁凸、凹模尺寸计算的基本原则是:冲孔时,孔的直径决定了凸模的尺寸,间隙由增加凹模的尺寸取得;落料时,外形尺寸决定了凹模的尺寸,间隙由减小凸模的尺寸取得。


由于凹模磨损后会增大落料件的尺寸,凸模磨损后会减小冲孔件的尺寸。为延长模具寿命,在制造新模具时应把凹模尺寸做得趋向于落料件的小的极限尺寸,把凸模尺寸做得趋向于冲孔件大的极限尺寸。


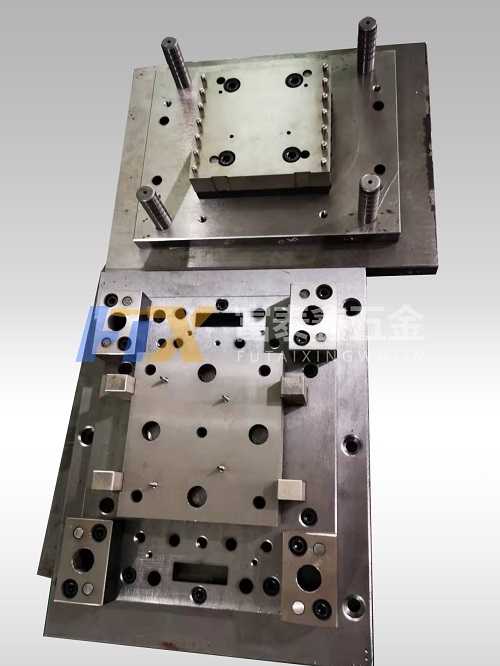

2、冲裁模间隙保证的方法


冲裁模制造时,常用以下两种方法来保证合理间隙。


1)分别加工法。分别规定凸模和凹模的尺寸和公差,分别进行制造。用凸模和凹模的尺寸及制造公差来保证间隙要求。用该加工方法加工的凸模和凹模具有互换性,制造周期短,便于成批制造。


2)单配加工法。用凸模和凹模相互单配的方法来保证合理间隙。加工后,凸模和凹模必须对号入座,不能互换。通常,落料件选择凹模位基准模,冲孔件选择凸模为基准模。在作为基准模的零件提上标注尺寸和公差,在相配的非基准模的零件图上标注与基准模相同的基本尺寸,但不注公差,其冲裁间隙按基准模的实际尺寸配作,并保证间隙值在Z min~Z max之内。单配及加工法多用于形状复杂、间隙较小的冲裁模。


3、凸、凹模单配加工的步骤

单配加工方法常用于复杂形状及薄料的冲裁件,其凸、凹模基本尺寸的确实原则是保证模具工作零件在尺寸合格范围内有较大的磨损量。单配加工凸模和凹模制造尺寸的步骤如虾。


1)首先选定基本模。


2)判定基本模中各尺寸磨损后是尺寸增大、减小还是不变。


3)根据判定情况,增大尺寸按冲裁件上该尺寸公差的寸减磨损系数计算,凸、凹模制造偏差取正向,大小按该尺寸公差的1/3~1/4选取,减小尺寸按冲裁件上高尺寸小的极限尺寸加磨损系数计算,凸、凹模制造偏差取负向,大小按该尺寸公差的1/3~1/4来取,不变尺寸按冲裁件上该尺寸中间的尺寸计算,凸、凹模制造偏差取正负对称分布,大小按改尺寸公差的1/8选取。


4)基准模外的尺寸按基准模实际尺寸配制,保证间隙要求。
